材 質:尼龍
溫度范圍:-30℃~+110℃ 短時150°C
阻燃性能: V2(UL94)
特 性:耐油,耐酸堿,防水,抗紫外線,絕緣,不含鹵素,阻燃。
防護等級:IP45
顏 色:黑色: B 深灰色;G
應用場合:機床、機械制造、電力設備、電氣控制系統、汽車線束、工程安裝。
使用方法:可開Y型三通,首先打開接頭然后接入波紋管裝配好波紋管直接對合上扣子。可打開式接頭系統無需工具,方便安裝,拆卸,極大減少了安裝,拆卸的時間。連續簡便,快捷,可靠,安全,只需打開接頭,放入管子,扣緊扣子,即可完成安裝,并能達到一定的防護等級.拆卸時只需用力打開鎖緊扣,就可輕松取出軟管,完成拆卸。塑料波紋管和可打開式接頭因其簡便,快捷,可靠,安全的優點,在各均有使用,但不同的場合要選擇合適的軟管和接頭使用,如溫度,耐腐蝕能力,防燃等級,防護等級,柔韌性等要求選擇不同材質的軟管。不同尺寸的線束,線纜可以按照軟管內部需要安裝的線束外徑大小來確定具體的軟管尺寸,一般建議10%的富余空間,有些接頭的選擇還要根據與其連接的設備或鋼管的螺紋來確定螺紋規格的選擇。這些都是一般情況下產品的選擇標準。

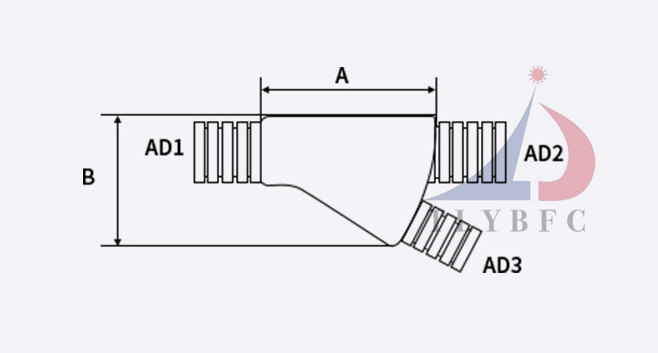

產品型號 深灰色 :G 黑色 :B
|
適配軟管規格 AD1
|
適配軟管規格 AD2
|
適配軟管規格 AD3
|
長度 A
|
寬度 B
|
包裝數量
|
TLYBFC-SVY- 101010(G、B)
|
AD10.0
|
AD10.0
|
AD10.0
|
54.6
|
37.1
|
100
|
TLYBFC-SVY- 131010(G、B)
|
AD13.0
|
AD10.0
|
AD10.0
|
54.6
|
37.1
|
100
|
TLYBFC-SVY- 131310(G、B)
|
AD13.0
|
AD13.0
|
AD13.0
|
54.6
|
37.1
|
100
|
TLYBFC-SVY- 131313(G、B)
|
AD13.0
|
AD13.0
|
AD13.0
|
54.6
|
37.1
|
100
|
TLYBFC-SVY- 161310 (G、B)
|
AD15.8
|
AD13.0
|
AD10.0
|
54.9
|
39.8
|
100
|
TLYBFC-SVY- 161313 (G、B)
|
AD15.8
|
AD13.0
|
AD13.0
|
54.9
|
39.8
|
100
|
TLYBFC-SVY- 161610(G、B)
|
AD15.8
|
AD15.8
|
AD10.0
|
54.9
|
39.8
|
100
|
TLYBFC-SVY-161613 (G、B)
|
AD15.8
|
AD15.8
|
AD13.0
|
54.9
|
39.8
|
100
|
TLYBFC-SVY- 211010 (G、B)
|
AD21.2
|
AD10.0
|
AD10.0
|
42.3
|
39.8
|
100
|
TLYBFC-SVY- 211310 (G、B)
|
AD21.2
|
AD13.0
|
AD10.0
|
42.3
|
41
|
100
|
TLYBFC-SVY- 211313(G、B)
|
AD21.2
|
AD13.0
|
AD13.0
|
42.3
|
41
|
100
|
TLYBFC-SVY- 211610 (G、B)
|
AD21.2
|
AD15.8
|
AD10.0
|
48.2
|
39.6
|
100
|
TLYBFC-SVY- 211613 (G、B)
|
AD21.2
|
AD15.8
|
AD13.0
|
48.2
|
39.6
|
100
|
TLYBFC-SVY- 212110 (G、B)
|
AD21.2
|
AD21.2
|
AD10.0
|
57.9
|
44.9
|
100
|
TLYBFC-SVY- 212113(G、B)
|
AD21.2
|
AD21.2
|
AD13.0
|
57.9
|
44.9
|
100
|
TLYBFC-SVY- 212116 (G、B)
|
AD21.2
|
AD21.2
|
AD15.8
|
63.5
|
47.5
|
100
|
TLYBFC-SVY- 282113(G、B)
|
AD28.5
|
AD21.2
|
AD13.0
|
53.5
|
49
|
100
|
TLYBFC-SVY- 282116(G、B)
|
AD28.5
|
AD21.2
|
AD15.8
|
53.5
|
49
|
100
|
TLYBFC -SVY- 282121 (G B)
|
AD28.5
|
AD21.2
|
AD21.2
|
53.5
|
49
|
100
|
TLYBFC-SVY- 282813(G、B)
|
AD28.5
|
AD28.5
|
AD13.0
|
67
|
56.5
|
100
|
TLYBFC-SVY- 282816(G、B)
|
AD28.5
|
AD28.5
|
AD15.8
|
67
|
56.5
|
100
|
TLYBFC-SVY- 282821(G、B)
|
AD28.5
|
AD28.5
|
AD21.2
|
76.5
|
50
|
100
|
TLYBFC-SVY- 342828(G、B)
|
AD34.5
|
AD28.5
|
AD28.5
|
88
|
68.4
|
100
|
