螺牙規格：公制牙MG螺牙，德制PG牙，英制G(PF)管制螺牙，美制NPT錐形螺牙。

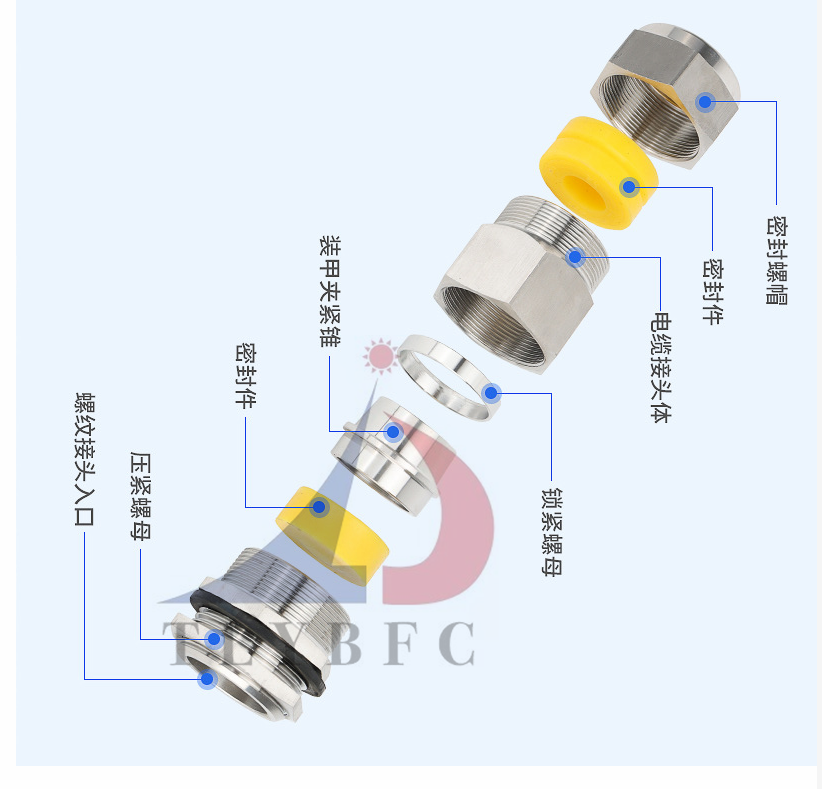

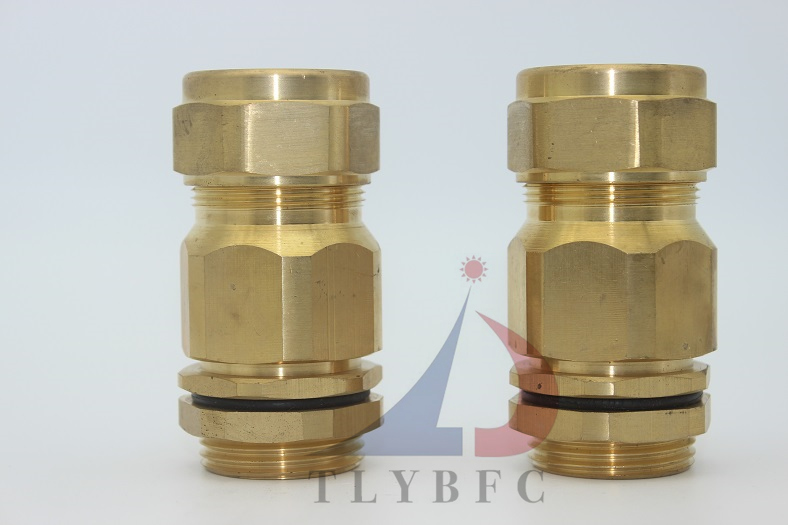

產品說明：采用黃銅或304不銹鋼原材料配合數控機床加工制成，內置隔爆襯套和鎧裝電纜卡環，
防爆功能特強，適合各類鋼帶，鋼絲鎧裝電纜。電纜鎖緊采用填料密封，防護性能好.具有快捷安
裝，安全可靠，防護性能好，防爆性能等特點，另抗拉力特強，可防水、防塵、抗鹽、耐弱酸、
油、油脂及一般溶劑。
防護等級 ：在規定的卡口范圍內，并使用密封圈旋緊迫緊頭，達到IP65-10Bar
工作溫度 ：-40℃~＋120℃短時可達＋150℃
產品材質 ：黃銅或不銹鋼搭配硅膠制成。
使用方法：先將鎧裝電纜外層剪開，然后固定在鎧裝電纜卡環上，旋緊迫緊螺帽即可。
適用場所 ：防爆填料函用于電纜線鎖緊或安裝在電控柜箱體或PDB電氣箱上，為了防止避免電纜線漏電密封之用，以保證電氣通電之后安全運行。并用環氧樹脂進行密封，普通金屬電纜填料函結構簡單、造價低廉、種類繁多，安裝連接牢固方便，密封性能好?，F(xiàn)已廣泛應用在船舶制造業，配電柜、電控柜、PDB電氣箱、機車車輛、橋梁、電力、化工及各行各業的輸電配電系統中，電纜填料函在不同場所要選擇合適的不同結構的產品安裝，才能起到更好的密封保護作用。1區.2區危險場所及IIA.IIB.IIC類爆炸性氣體環境。
|
產品編碼
|
螺紋規格 公制螺紋
|
螺紋規格 美制螺紋
|
螺紋規格 英制螺紋
|
出線電纜外徑 A
|
出線電纜外徑 B
|
螺紋長度
|
高度
|
包裝數量
|
|
TLYBFC-FK-EX
|
M16X1.5
|
NPT3/8
|
G3/8
|
5-8
|
7-15
|
15
|
71
|
50
|
TLYBFC-FK-EX
|
20X1.5
|
NPT1/2
|
G1/2
|
5-10
|
8-15
|
15
|
71
|
25
|
TLYBFC-FK-EX
|
M25X1.5
|
NPT3/4
|
G3/4
|
8-15
|
11-20
|
15
|
72
|
20
|
TLYBFC-FK-EX
|
M32X1.5
|
NPT1
|
G1
|
11-20
|
14-27
|
17
|
77
|
20
|
TLYBFC-FK-EX
|
M40X1.5
|
NPT1 1/4
|
G1 1/4
|
14-27
|
19-33
|
19
|
86
|
20
|
TLYBFC-FK-EX
|
M50X1.5
|
NPT1 1/2
|
G1 1/2
|
16-31
|
22-40
|
19
|
89
|
15
|
TLYBFC-FK-EX
|
M63X1.5
|
NPT2
|
G2
|
29-43
|
29-50
|
20
|
97
|
10
|
TLYBFC-FK-EX
|
M75X1.5
|
NPT2 1/2
|
G2 1/2
|
38-55
|
35-63
|
21
|
103
|
5
|
TLYBFC-FK-EX
|
M85X1.5
|
NPT3-Y
|
G3-H
|
48-65
|
41-77
|
24
|
106
|
5
|
TLYBFC-FK-EX
|
M90X1.5
|
NPT3
|
G3
|
48-65
|
41-77
|
24
|
106
|
2
|
TLYBFC-FK-EX
|
M100X1.5
|
NPT4-Y
|
G4-H
|
50-80
|
55-90
|
26
|
116
|
1
|
TLYBFC-FK-EX
|
M110X1.5
|
NPT4
|
G4
|
48-90
|
61-104
|
26
|
116
|
1
|
