螺牙規格:公制螺牙(Metric),英制螺牙G。
產品材質:均采用黃銅鍍鎳或不銹鋼制成,密封圈采用耐油丁腈橡膠(NBR)制成。
工作溫度:靜態-40°C至100°C
防護等級:在規定的卡口范圍內,并使用防水O形圈及夾緊圈旋緊迫緊頭,達到IP65。
產品特性:用于爆炸危險場所，固定非鎧裝電纜用。防爆設備，石油化工，煤礦或自動化工程均可適用。
產品特點
采用銅材或不銹鋼精制而成，黃銅表面可鈍化處理也可鍍鎳；
采用填料式密封,機械式夾持和固定各種帶狀態類鎧裝電纜
可根據不同布線方式,制作用于電纜布線及鋼管布線用的防爆填料函;
各種規格防爆填料函可根據客戶要求,配備各種設備如NPT1/2防爆填料函,M20x1.5公制螺紋防爆填料函。

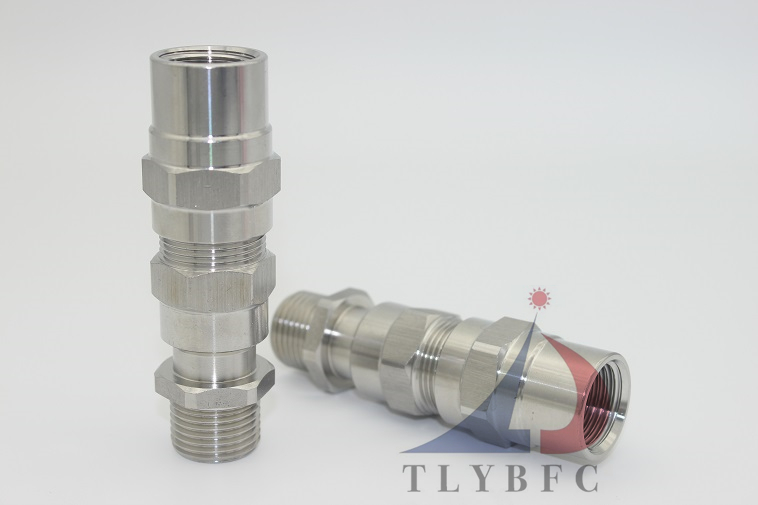

防爆電纜夾緊密封接頭是連接防爆配電箱，防爆配電柜，防爆接線箱，防爆控制箱進出線孔通頭的，規
定進出電纜線要通過防爆電纜夾緊密封接頭來完成。電纜密封接頭前端有外螺紋加鎖緊螺母，里面配橡皮塞墊圈，后端內螺紋配壓緊螺母。
特殊長度型號例:EX-M20×1.5/L=15
|
型號規格
|
出線
|
進線
|
螺紋長度
|
G1
|
G2
|
包裝數量
|
|
TLYBFC-VIII-NWLW-G1/2 S
|
4-9
|
6-12
|
15
|
G1/2
|
G1/2
|
100
|
|
TLYBFC-VIII-NWLW-G1/2
|
7-11
|
9-15
|
15
|
G1/2
|
G3/4
|
100
|
|
TLYBFC-VIII-NWLW-G3/4 S
|
7-11
|
9-15
|
15
|
G3/4
|
G3/4
|
50
|
|
TLYBFC-VIII-NWLW-G3/4
|
11-17
|
14-22
|
15
|
G3/4
|
G1
|
50
|
|
TLYBFC-VIII-NWLW-G 1 S
|
11-17
|
14-22
|
19
|
G1
|
G1
|
30
|
|
TLYBFC-VIII-NWLW-G 1
|
15-22
|
19-28
|
19
|
G1
|
G1 1/4
|
30
|
|
TLYBFC-VIII-NWLW-G1 1/4 S
|
19-25
|
24-28
|
19
|
G1 1/4
|
G1 1/4
|
25
|
|
TLYBFC-VIII-NWLW-G1 1/4
|
19-25
|
27-33
|
19
|
G1 1/4
|
G1 1/2
|
25
|
|
TLYBFC-VIII-NWLW-G1 1/2 S
|
22-27
|
29-35
|
19
|
G1 1/2
|
G1 1/2
|
20
|
|
TLYBFC-VIII-NWLW-G1 1/2
|
27-32
|
34-41
|
19
|
G1 1/2
|
G2
|
20
|
|
TLYBFC-VIII-NWLW-G 2 S
|
30-36
|
38-45
|
19
|
G2
|
G2
|
10
|
|
TLYBFC-VIII-NWLW-G 2
|
36-41
|
44-52
|
19
|
G2
|
G2 1/2
|
10
|
|
TLYBFC-VIII-NWLW-G2 1/2 S
|
36-41
|
44-52
|
19
|
G2 1/2
|
G2 1/2
|
10
|
|
TLYBFC-VIII-NWLW-G2 1/2
|
30-50
|
47-74
|
19
|
G2 1/2
|
G3
|
10
|
|
TLYBFC-VIII-NWLW-G 3 S
|
30-50
|
47-74
|
19
|
G3
|
G3
|
10
|
|
TLYBFC-VIII-NWLW-G 3
|
38-57
|
55-87
|
19
|
G3
|
G4
|
10
|
|
TLYBFC-VIII-NWLW-G 4 S
|
38-57
|
55-87
|
19
|
G4
|
G4
|
5
|
|
TLYBFC-VIII-NWLW-G 4
|
48-80
|
62-103
|
19
|
G4
|
G4 1/2
|
5
|
|
|
|
|
|
|
|
|
|
TLYBFC-CIII-NWLW-M20X1.5
|
7-11
|
9-15
|
15
|
M20X1.5
|
M25X1.5
|
100
|
|
TLYBFC-VIII-NWLW-M25X1.5 S
|
7-11
|
9-15
|
15
|
M25X1.5
|
M25X1.5
|
100
|
|
TLYBFC-VIII-NWLW-M25X1.5
|
11-17
|
14-22
|
15
|
M25X1.5
|
M32X1.5
|
100
|
|
TLYBFC-VIII-NWLW-M32X1.5 S
|
11-17
|
14-22
|
19
|
M32X1.5
|
M32X1.5
|
50
|
|
TLYBFC-VIII-NWLW-M32X1.5
|
15-22
|
19-28
|
19
|
M32X1.5
|
M40X1.5
|
50
|
|
TLYBFC-VIII-NWLW-M40X1.5 S
|
19-25
|
24-28
|
19
|
M40X1.5
|
M40X1.5
|
30
|
|
TLYBFC-VIII-NWLW-M40X1.5
|
19-25
|
27-33
|
19
|
M40X1.5
|
M50X1.5
|
30
|
|
TLYBFC-VIII-NWLW-M50X1.5 S
|
22-27
|
29-35
|
19
|
M50X1.5
|
M50X1.5
|
25
|
|
TLYBFC-VIII-NWLW-M50X1.5
|
27-32
|
34-41
|
19
|
M50X1.5
|
M63X1.5
|
25
|
|
TLYBFC-VIII-NWLW-M63X1.5 S
|
30-36
|
38-45
|
19
|
M63X1.5
|
M63X1.5
|
20
|
|
TLYBFC-VIII-NWLW-M63X1.5
|
36-41
|
44-52
|
19
|
M63X1.5
|
M75X1.5
|
20
|
|
TLYBFC-VII-NWLW-M75X1.5 S
|
36-41
|
44-52
|
19
|
M75X1.5
|
M75X1.5
|
10
|
|
TLYBFC-VIII-NWLW-M75X1.5
|
30-50
|
47-74
|
19
|
M75X1.5
|
M90X2
|
10
|
|
TLYBFC-VIII-NWLW-M90X2.0 S
|
30-50
|
47-74
|
19
|
M90X2
|
M90X2
|
10
|
|
TLYBFC-VIII-NWLW-M90X2.0
|
38-57
|
55-87
|
19
|
M90X2
|
M115X2
|
10
|
|
TLYBFC-VIII-NWLW-M115X2.0 S
|
38-57
|
55-87
|
19
|
M115X2
|
M115X2
|
5
|
|
TLYBFC-VIII-NWLW-M115X2.0
|
48-80
|
62-103
|
19
|
M115X2
|
M125X2
|
5
|
