螺牙規格：公制牙MG螺牙，德制PG牙，英制G(PF)管制螺牙，美制NPT錐形螺牙。
產品說明：采用黃銅或不銹鋼304原材料配合數控機床加工制成，內置隔爆襯套和鎧裝電纜卡環，防爆功能特強，適合各類鋼帶，鋼絲鎧裝電纜。電纜鎖緊采用填料
密封，防護性能好.具有快捷安裝，安全可靠，防護性能好，防爆性能等特點，另抗拉力特強，可防水、防塵、抗鹽、耐弱酸、油、油脂及一般溶劑，。
防護等級 ：在規定的卡口范圍內，并使用密封圈旋緊迫緊頭，達到IP68
工作溫度 ：-40℃~＋120℃短時可達＋150℃
產品材質 ：黃銅或不銹鋼304搭配硅膠制成。
一、適用范圍
適用于爆炸性氣體環境1區、2區；
適用于可燃性粉塵環境20區、21區、22區；
適用于ⅡA、ⅡB、ⅡC級爆炸性氣體環境；
適用于石油采煉、儲存、化工、醫藥、紡織、印染、軍工及軍事設施等爆炸場合
可選配件 ：根據需要可以選擇護套，膠泥，接地片等等。
備注：接受非標、定制等,歡迎來電咨詢!
產品特點
本產品常規采用黃銅制作而成,各種規格可根據客戶要求,配備各種設備;
采用填料式密封,機械式夾持和固定各種帶狀態類鎧裝電纜;
高防護性能IP66設計,可適用于海上平臺等各種防護性能要求高的場合;
符合GB3836-2000，IEC60079標準要求,具有使用，安裝方便，結構安全可靠，防爆性能優越等特點;
各型不同防爆填料函可作電纜進線或連接鋼管,滿足不同設備現場布線需要;
防爆填料函也稱防爆隔欄頭,為電纜引入端的一種附件;
防爆填料函為隔爆型防爆設計,可適用于各種易燃易爆場合;
本系列防爆填料函在有高要求電纜上使用的的一種防爆附件，可以安裝在防爆電纜端口與防爆電器設備的連接處，起到引入電纜、固定位置從而達到密封、隔爆作用。
|

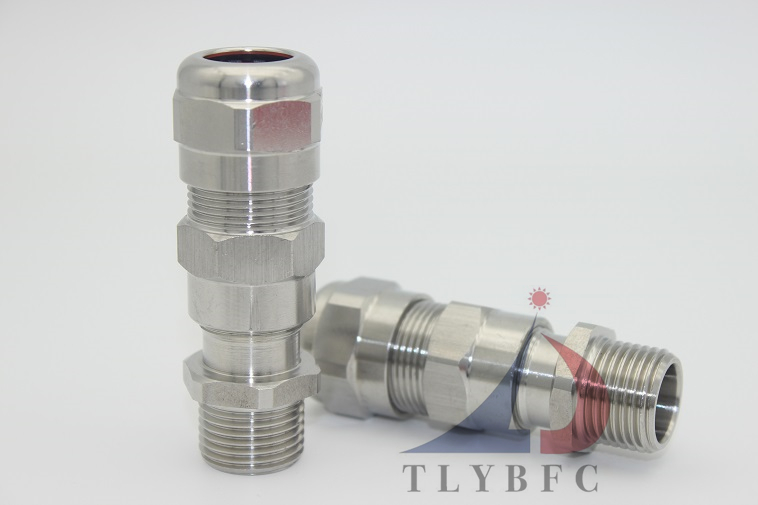

產品圖片
|
規格（A）
|
出線端電纜大外徑（B）
|
適用電纜直徑范圍（D）
|
長度（L）
|
對邊/大外徑S（ΦC）
|
防爆標志
|
防護等級
|
|
公制
|
NPT
|
G?
|
|
TLYBFC-XYFB-M20*1.5
|
?
|
??
|
11
|
9~15
|
75
|
27(30)
|
Ex e ⅡC Gb
Ex d ⅡC Gb
Ex tD A21 IP66
|
IP66
|
|
TLYBFC-XYFB-M25*1.5S
|
?S
|
??S
|
16
|
9~15
|
75
|
33(37)
|
|
TLYBFC-XYFB-M25*1.5
|
?
|
??
|
16
|
14~20
|
75
|
33(37)
|
|
TLYBFC-XYFB-M32*1.5S
|
1S
|
1?S
|
21
|
14~20
|
77
|
38(42)
|
|
TLYBFC-XYFB-M32*1.5
|
1
|
1?
|
21
|
19~25
|
77
|
38(42)
|
|
TLYBFC-XYFB-M40*1.5S
|
1?S
|
1??S
|
27
|
19~25
|
80
|
45(49)
|
|
TLYBFC-XYFB-M40*1.5
|
1?
|
1??
|
27
|
25~32
|
80
|
45(49)
|
|
TLYBFC-XYFB-M50*1.5S
|
1?S
|
1??S
|
33
|
31~36
|
80
|
54(59)
|
|
TLYBFC-XYFB-M50*1.5
|
1?
|
1??
|
35
|
35~40
|
80
|
54(59)
|
|
TLYBFC-XYFB-M63*1.5S
|
2S
|
2?S
|
43
|
39~45
|
80
|
64(69)
|
|
TLYBFC-XYFB-M63*1.5
|
2
|
2?
|
45
|
45~50
|
80
|
64(69)
|
|
TLYBFC-XYFB-M75*1.5S
|
2?S
|
2??S
|
52
|
48~56
|
95
|
82(87)
|
|
TLYBFC-XYFB-M75*1.5
|
2?
|
2??
|
59
|
56~65
|
95
|
82(87)
|
|
TLYBFC-XYFB-M90*2S
|
3S
|
3?S
|
64
|
51~65
|
98
|
100(105)
|
|
TLYBFC-XYFB-M90*2
|
3
|
3?
|
70
|
64~75
|
98
|
100(105)
|
|
TLYBFC-XYFB-M115*2S
|
4S
|
4?S
|
80
|
74~84
|
98
|
120(125)
|
|
TLYBFC-XYFB-M115*2
|
4
|
4?
|
90
|
87~98
|
98
|
120(125)
|
